钙钛矿的激光工艺环节：激光划线和激光清边

钙钛矿生产激光工艺环节：P0-P4 共 5 个小环节，对设备精度要求高，主要分为激光划线和激光清边工艺， 共 4 次激光加工。

　　P0环节是激光打标， 从 P1 开始是3 次平行激光划线（P1-P3），使材料气化并形成槽线，将整面膜层分割成一个个相互串联的宽约 4-12mm 的子电池，从而形成阻断电流导通的单独模块，以实现增大电压和串联电池的效果。

　　P4 则是激光清边环节，目的是对电池片边缘进行清理，将靠玻璃边缘约 10mm 宽度的膜层清除，形成绝缘区域，作为后段封装区域。

　　激光工艺 P1-P4 图解

　　光 P1-P4 环节具体作用

　　死区是激光划线后的产物，激光划线的核心技术指标是将死区做到最小。 激光划线工艺将钙钛矿模组分割成多个相互串联的子电池。每个子电池中都存在 P1、 P2、 P3 线， P1 线最外侧到 P3 线最外侧的区域是不能发电的， 俗称死区。

　　剩下的区域是有效发电区。死区宽度越大，电池中发电无效区占比越大， 子电池的效率也就越低，因此，钙钛矿光伏电池激光划线工序，其中一个核心技术指标就是将死区做到最小。除产品本身设计线宽对死区宽度有影响外，线与线的间距需尽量做小，但是 P1/P2/P3 线之间，不可相交或并线，因此激光设备加工系统的控制精度越高，死区越小，对钙钛矿电池的效率影响越小。

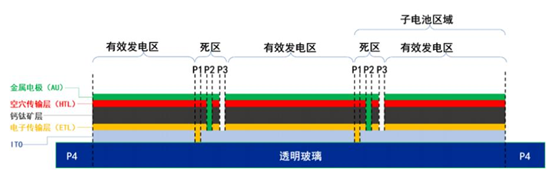

　　激光划线后死区图示
