三元锂电池的容量跳水分析研究

为了研究引起三元锂离子电池发生容量跳水的原因，对三元锂离子电池进行了加速循环老化，通过分析其放电容量、放电容量−电压随循环次数变化曲线、单体电池外部形貌特征，研究其外部性能特征；使用气相色谱仪，检测电池跳水后的胀气气体构成；将大型动力电池拆解，正负极片制作成小型纽扣电池(CR2032)，分析导致电池容量跳水主要内部构件；使用 X 射线衍射仪(XRD)，观察电池材料物相结构特征；使用扫描电子显微镜(SEM)，观察材料形貌特征。综上所有工作，探究导致三元电池容量跳水的诱因。

1.实验

1.1单体电池样品准备

本次研究对象为某公司生产的车用方形软包电池，正极为NCM111三元材料，负极为石墨，标称容量为22Ah，其具体规格参数见表1。

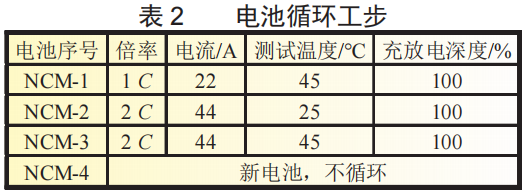

研究使用Neware公司充放电测试仪(CT-3008W-5V50ANTF)。选择容量相近，内阻一致的4块电池，分别标号1、2、3、4号，电池1~3号进行电池老化实验，4号作对比。在本研究中，上下限电压为4.15和3.00V，具体实验参数见表2。

1.2 分析测试仪器

使用Agilent公司气相色谱仪(GC-7890B)检测气体构成。为了剖析电池容量跳水原因，将软包电池在真空手套箱中拆解，分类为正极、负极、隔膜和电池构件。将正极片和负极片分别组装成CR2032型电池做电化学测试。材料使用Shimadzu公司电感耦合等离子体发射光谱仪(ICP-OES)做元素检测。使用Bruker公司X射线衍射仪(XRD)做物相检测，扫描角度范围5°～90°。使用FEI SEM-S4800型扫描电镜(SEM)观察材料形貌。

2 结果与讨论

2.1 单体电池的循环性能

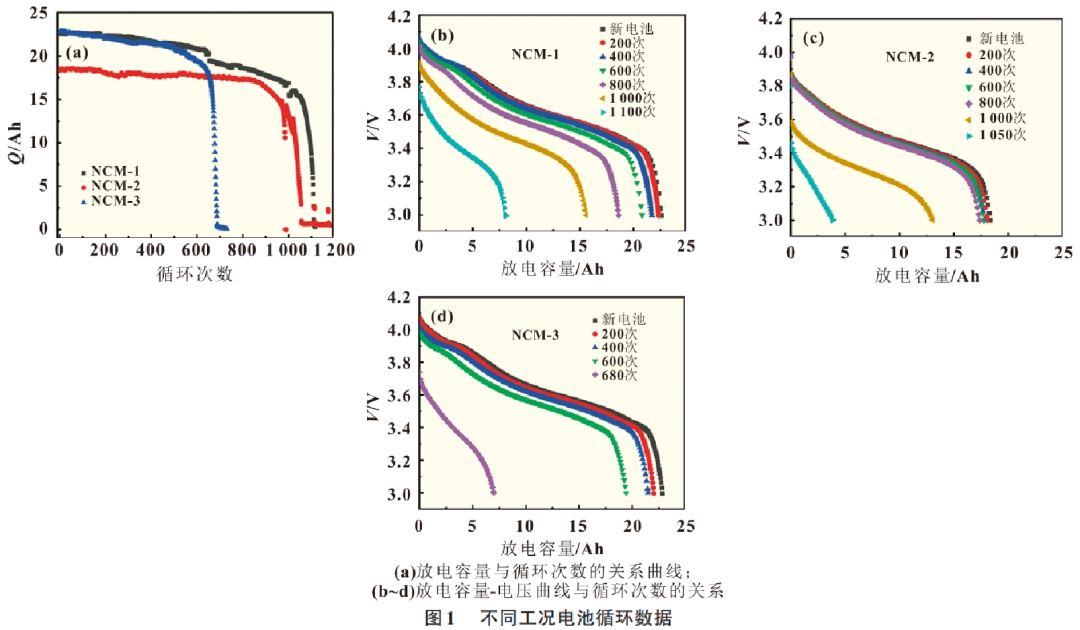

图1是电池放电容量曲线。循环早期三块电池容量下降缓慢，但后期均出现了容量跳水现象。NCM-1号电池0~1 000次每次循环损失约5.72mAh；NCM-2号电池0~850次每次循环损失约1.42 mAh；NCM-3号电池在45℃和2C的高温高倍率条件下，容量损失最快，从开始的22.83Ah到第600次循环的19.42Ah，每次循环损失约5.68mAh。此后，电池容量急剧下降，在第680次循环后容量下降到6.98Ah，从600~680次每次循环损失155.5mAh。这说明三元锂离子电池在高温高倍率情况下，更容易出现容量跳水现象。

图1(b~d)进一步比较了三元电池在特定工况下的放电容量-电压曲线与循环次数的关系。

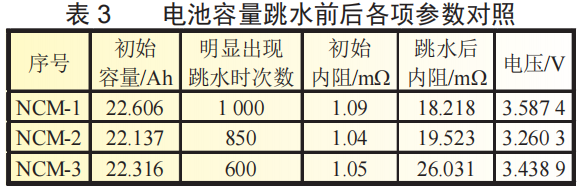

如图1(b)，在早期循环状态下，相对容量会略有下降，这表明该过程中的电阻增加是微不足道的，并且电池老化主要是容量损失。此后，相对容量随循环次数呈指数下降。当达到非线性老化阶段时，高倍率下的放电曲线形状会发生巨大变化。例如，在图1(c)所示的常温2C放电条件下，与第600或800次循环后的放电曲线相比，在第1000次循环后的放电开始时的电压快速下降。第1050次循环后发生容量跳水。文献报道了这种电池在室温下放电的电压下冲行为，这归因于负极/隔膜界面附近出现局部孔堵塞导致内阻上升。表3对照了电池容量跳水前后的各项参数。从表3可以看出跳水后内阻均大幅上升，从而验证上述观点。

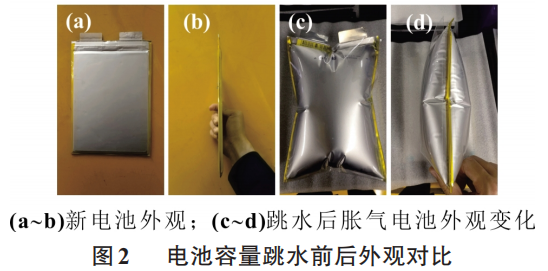

电池出现容量跳水后，静置3~5d，三块电池均出现了不同程度胀气现象。抽出其中气体存于气体收集袋待检测。图2是NCM-4号新电池和NCM-1号跳水电池胀气前后外观对比图，电池出现容量跳水后厚度大幅增加，新电池厚度6.93mm，容量跳水后厚度11.48mm，内阻大幅上升。

从图2(c~d)可以看出，电池胀气后发生了变形，两极耳相互靠近，极易发生短路。电池外壳由铝塑膜封装，电池容量跳水后不断产生气体，容易导致电池胀破发生危险。胀气气体主要成分及比例见表4。

Lea等报道了气体的主要来源，H2主要来自微量水与电解质组分还原，CO主要来自负极SEI膜的形成以及正极晶格氧与电解质的反应，CH4主要来自碳酸乙烯酯的还原分解所致。

2.2正极材料引起的失效机制

2.2.1 半电池组装及电化学性能测试

将NCM-1号跳水电池和NCM-4号新电池在真空手套箱中拆解为正极极片、负极极片、隔膜和其他电池构件。

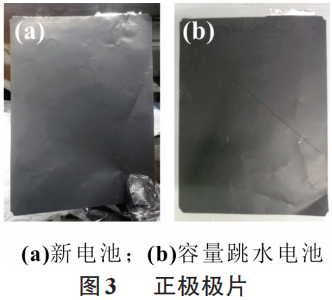

图3(a)和(b)是电池容量跳水前后正极极片的对比图，宏观对比电池跳水前后差异很小。但在实际拆解过程中，新电池正极极片表面湿润光滑，有少许的电解液附着，由于电池拆解时间较长及电解液在手套箱中挥发较快，未能及时捕捉表面附着电解液的正极的照片。拆解跳水后的电池，极片表面干涸，说明此时已无液体电解液存在。

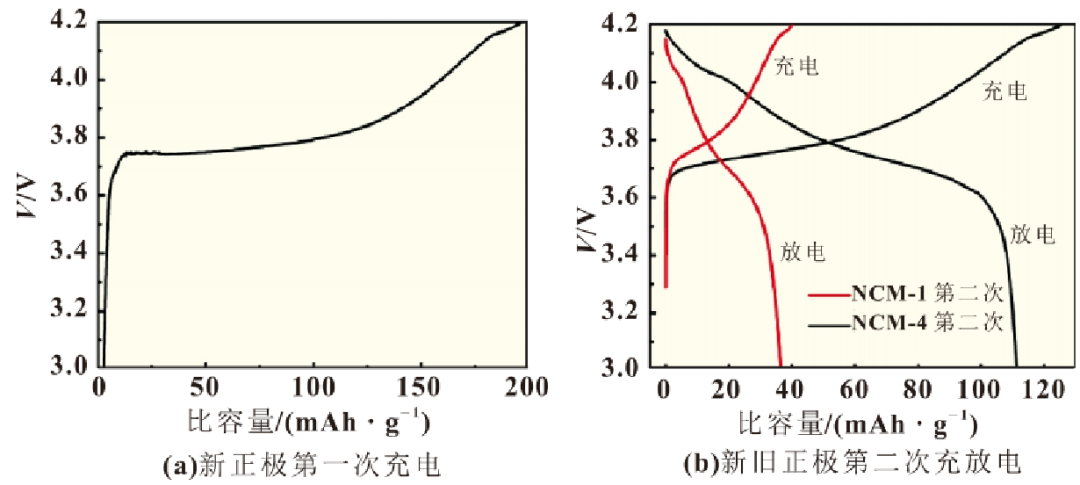

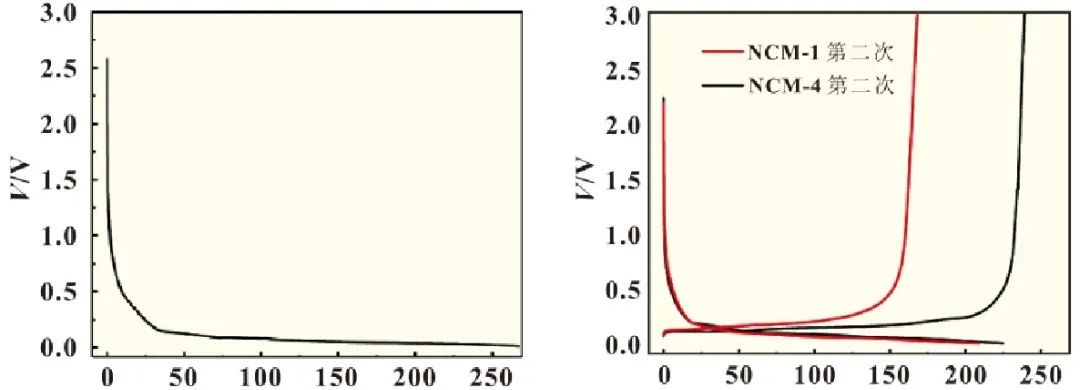

将新旧电池正极极片分别制作成纽扣电池，结果如图4所示。图4(a)是新电池正极极片扣电第一次充电比容量为196.61mAh/g。文献报道NCM正极电池的实际充电比容量在150~220mAh/g，说明本款车用电池正极材料性能较好且制作成的扣电性能优异。扣电循环在第二次开始稳定[见图4(b)]，充电比容量新电池正极为125.81mAh/g，跳水后为40.31mAh/g，对比相差85.5mAh/g，得出容量损失率高达67.96%。相比较之下，跳水电池负极材料的容量损失率为7.24%(见下文)。这说明在单体三元电池中，正极材料发生异变，引起电池性能大幅下降。

图 4 正极极片比容量

2.2.2 材料物相及形貌分析

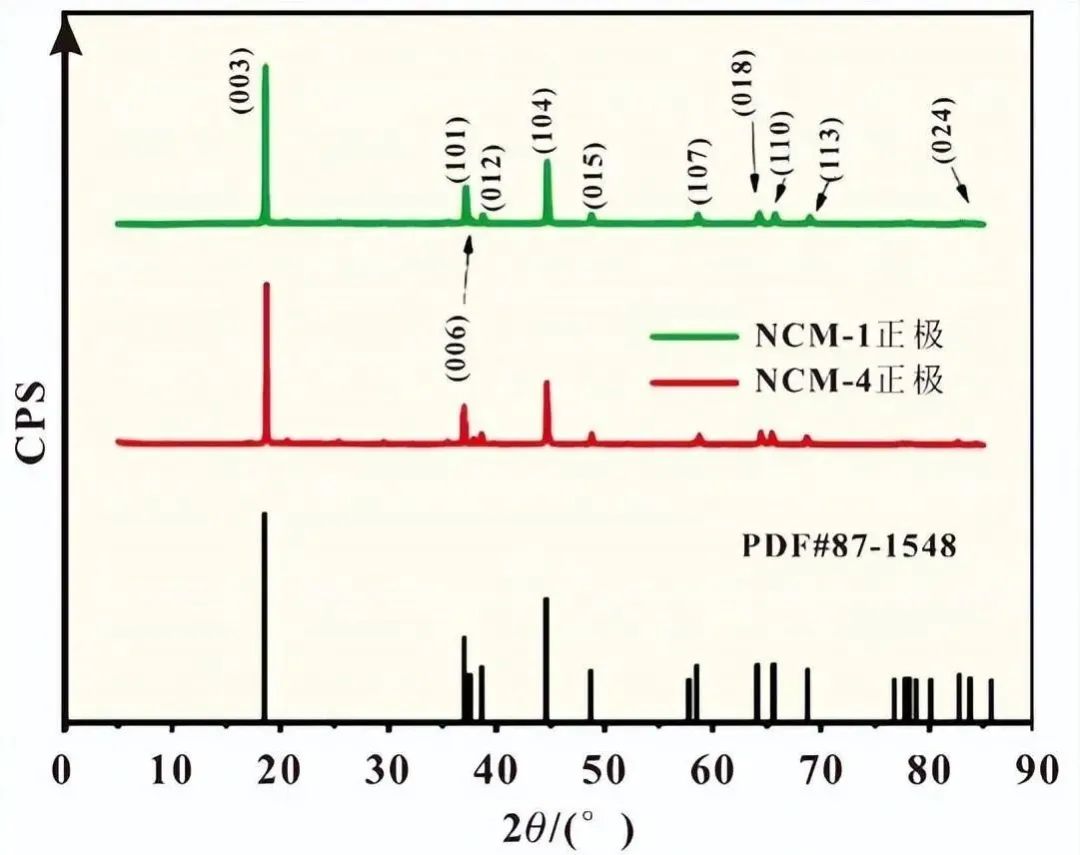

图5是NCM-4号新正极与NCM-1号容量跳水正极的XRD结果。从图中可以看出，新旧电池材料正极的特征峰主要源于材料晶体结构中的Li、Ni、Co 和 Mn的排序，未发现其他杂峰，表明电池在循环过程中没有产生其他异相。图5正极XRD图谱中的衍射峰，除了左右出现的微弱的衍射峰以外，其他衍射峰明显，显示正极材料结晶度较好。

图5 正极XRD图

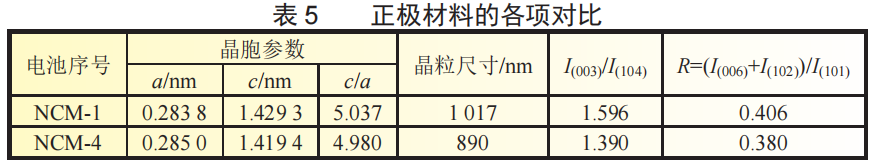

同时，从图中还可以看到两对明显的分裂峰：(006)/(012)和(018)/(110)，这两对分裂峰的出现，显示正极材料层状结构良好。材料晶格参数采用公式计算，表5列出了新旧电池正极材料的晶胞参数、c/a的值、I(003)/I(104)峰强比及R因子[(I(006)+I(102))/I(101)]值强度比值。

晶胞参数a代表LiMO2的基本单元厚度；c代表MO层和Li2O层之间的距离，当c/a>4.899时，表明材料的层状结构优异[5]。结果显示新旧电池正极材料样品的c/a均超过了4.899，说明跳水后电池正极层状结构仍然较好。

在Li(Ni1/3Co1/3Mn1/3)O2晶格中，Li+和Ni2+的半径相近，容易发生位置互换，简称导致更高的Li+离子迁移势垒，电化学性能就会变差。I(003)/I(104)峰强比可衡量锂镍混排程度：当I(003)/I(104)>1.2，说明材料锂镍混排程度较小。结果显示，两材料的I(003)/I(104)值均超过了1.2，锂镍混排程度较低，说明锂镍混排不是导致电池发生容量跳水的原因。

R因子可以用来衡量层状材料的有序性：若材料电化学性能好，则有序性较高，对应R值较低。结果显示，跳水电池正极R值较高，材料有序性降低。Li(Ni1/3Co1/3Mn1/3)O2中Ni原子在脱锂过程中经历了有序→无序→有序(+2→+3→+4)过程，在循环后期，NCM次级微粒出现裂纹[见图6(b)]，裂纹表面上大量不稳定的Ni4+物质与渗透的电解液接触会引起颗粒内部裸露表面快速降解，并增加表面层的阻抗。大量 NCM 次级微粒出现裂纹或破裂导致材料的有序性降低。

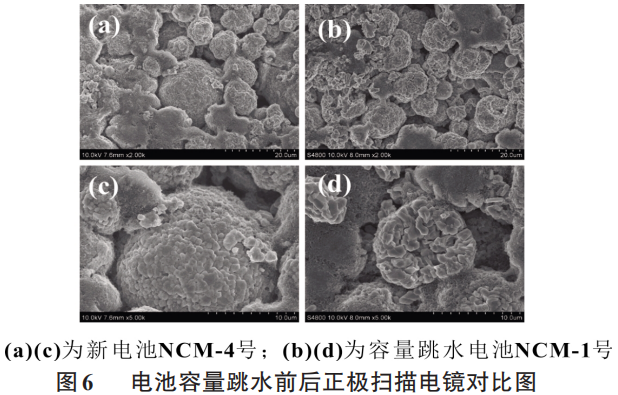

图6是正极材料SEM图像。从图6(b)可以看到大量NCM次级微粒出现裂纹，图6(d)中颗粒甚至破裂，结合 XRD 结果，颗粒出现裂纹伴随着晶粒尺寸的增大。文献报道，通常在电压3.6~4.8V之间，充电会将Ni2+/3+和 Co3+氧化至更高价态Ni3+/4+和Co4+，高价离子的自发还原容易催化电解液分解，在正极表面生成副产物和SEI膜，并且和氧反应形成含氧化合物，例如O22-，O2-，O-和O2。

晶体结构中的氧缺陷会降低Ni/Co/Mn和Li交换位置的能垒，从而导致晶体从层状结构向尖晶石甚至是岩盐结构转变，反应伴随着氧气和二氧化碳气体的释放。正极的氧化副产物(例如Ni/Co/Mn和Li基有机化合物)可以迁移到负极表面并在那里被还原，导致Li+的消耗和SEI膜在负极上的增厚。此外，在连续的嵌锂/脱锂过程中，氧化层和Ni/Co/Mn离子的排斥力/吸引力的变化会引起晶格参数的变化，反复的颗粒膨胀/收缩，以及颗粒内部产生的应力应变，导致NCM颗粒之间形成孔隙/孔洞及二次粒子的破裂，削弱正极中的电接触。电解液容易渗入孔隙/孔洞，腐蚀NCM材料，进一步加速发生不利的物理/化学现象。

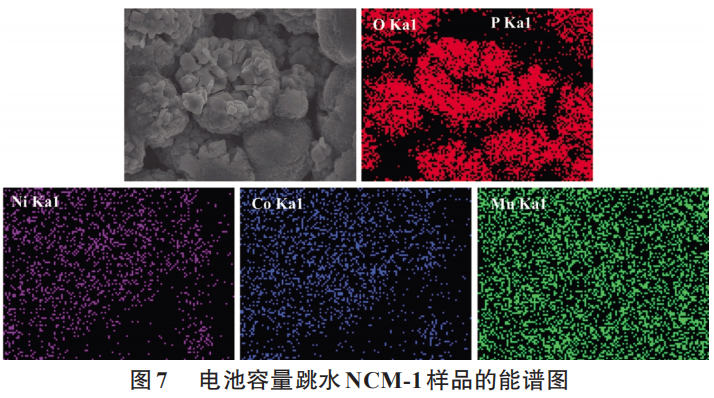

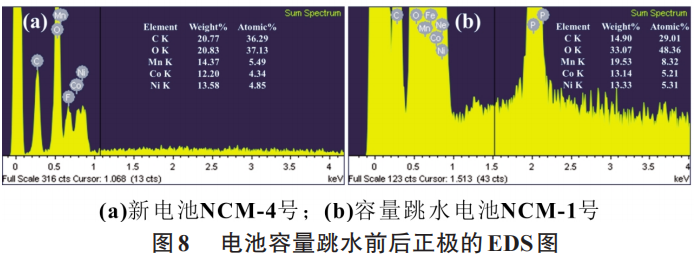

图7是电池容量跳水NCM-1样品的能谱图，NCM三元材料微粒的破裂，结果显示O维持颗粒结构，Ni和Co主要存在于颗粒结构，少许分散于电解质，而Mn元素大量溶解分散于电解质中。对极片表面进行能谱元素分析(见图8所示)，电池容量跳水后的正极表面Mn元素含量比例大幅增加，Ni、Co元素含量比例小幅增加。

而具有强氧化性金属离子会和电解质发生副反应，造成电解质消耗。随着 NCM 次级微粒的破裂数增加，金属离子含量增高，电解液消耗加快，当电解液消耗殆尽时，电池出现容量跳水现象。

2.3 负极材料引起的失效机制

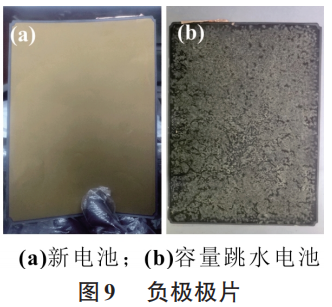

图9是新电池和跳水电池在真空手套箱中拆解后的负极极片对比图。图9(a)为新电池的负极极片，拆解时表面光滑湿润，有少量电解液附着，且负极材料不易脱落。图9(b)为容量跳水电池的负极极片，拆解时极片表面干涸，无液体电解液的存在，表面分布不均匀，石墨出现颗粒粉化且容易脱落，这导致负极石墨材料压实密度降低，增大了极片厚度。结合图2，负极石墨颗粒粉化是导致单体电池厚度增加的主要原因。

负极扣电结果见图10。图10(a)是新电池负极极片扣电第一次放电比容量，为267.47mAh/g。扣电第二次循环稳定[见图10(b)]，新电池负极放电比容量为224.84mAh/g，跳水后为208.57mAh/g，比容量相差16.27mAh/g，对比得出容量损失率为7.24%，容量损失较少。

比容量mAh/g 比容量mAh/g

图（a）图（b）

图 10 负极极片制成的纽扣电池循环比容量数据

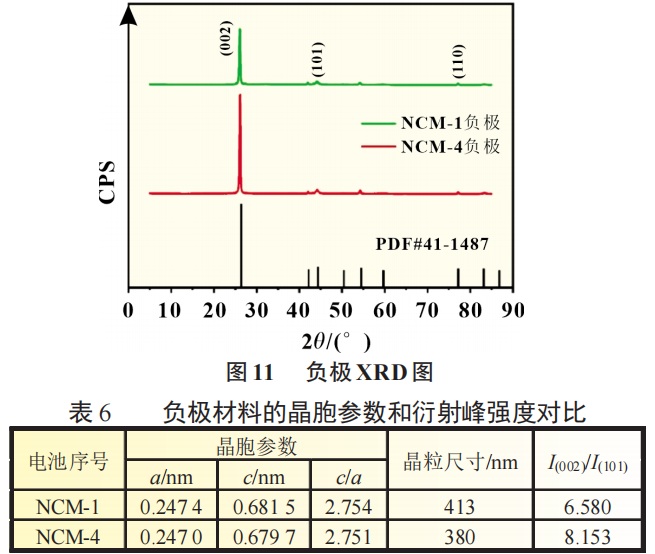

图11和表6是新电池NCM-4号与容量跳水电池NCM-1号负极极片的XRD图及数据，(002)/(101)衍射峰比较明显，证明是层状石墨结构，有利于锂离子可逆地在层间嵌入／脱出。整体峰位未偏移，表明石墨结构未坍塌。(002)峰反映了垂直于石墨片层的远程顺序，随着容量保持率的下降，(002)峰的半峰宽降低，石墨出现粉化，易于从铜箔上脱落。

图12是负极材料SEM图像。在图12(a)(c)中可观察到活性石墨颗粒未被SEI完全覆盖，透过边缘处依然可见多孔的活性材料，而容量跳水后的电池可发现石墨负极颗粒被较厚的SEI膜覆盖，并且在石墨颗粒的表面出现了裂纹。随容量保持率的下降，石墨颗粒表面形貌的改变，在一定程度上展现了SEI膜的进化与改变。关于SEI膜的形成及其导致石墨负极容量衰减的机理，前人已经进行大量研究，这里不过多复述。

3 结论

本章以新能源汽车用三元电池做研究，对其进行了加速老化，结合单体电池分析手段，以及对拆解后的材料做理化分析，获得结果：

(1)三元锂离子电池在高温高倍率情况下，更容易出现容量跳水现象。

(2)跳水后的正极容量损失率高达67.96%，是导致单体电池性能衰退的主要原因。

(3)在电池循环过程中，连续的嵌锂/脱锂过程会导致三元材料NCM次级微粒的破裂，金属离子特别是Mn会溶解在电解液中，与电解液发生副反应。随着NCM次级微粒的破裂数增加，金属离子含量增高，电解液消耗加快，当电解液消耗殆尽时，电池出现容量跳水现象。

(4)单体电池在发生容量跳水后容易出现胀气现象，主要有H2、CO、CH4等。

总体来看，目前关于三元锂离子电池的容量跳水机理研究仍然较少，本文工作仍有许多不足。未来随着三元锂离子动力电池装机总量的爆发，这一领域潜在的巨大研究价值，势必会引起更多学者关注。期待着未来更多新工艺技术应用到三元锂离子电池中，提升电池性能、保障电池安全是每个研究学者不懈追求的目标。
